【会员动态】SCTF星通时频：ROG 发布的显示器跑满 80Gbps，背后那颗晶振扛下了什么
榴莲 2026-08-13

6 月台北电脑展上，ROG 那台 20 周年纪念显示器第一个把 DP 2.1a UHBR20 的 80Gbps 全带宽跑满了，同时塞进 HDMI 2.1，支持 4K 240Hz 双模切换。不到一个月，BW2026 上 HKC 的 RGB-MiniLED 新品也全系标配 HDMI 2.1。

8K超高清和高刷电竞这两年把接口带宽推到了一个新台阶——48Gbps 的 HDMI 2.1、80Gbps 的 DP 2.1 越来越常见，参考时钟的抖动预算也被压到了皮秒级别。这时候，一颗差分晶振的性能，直接决定信号能不能干净地通过合规认证。

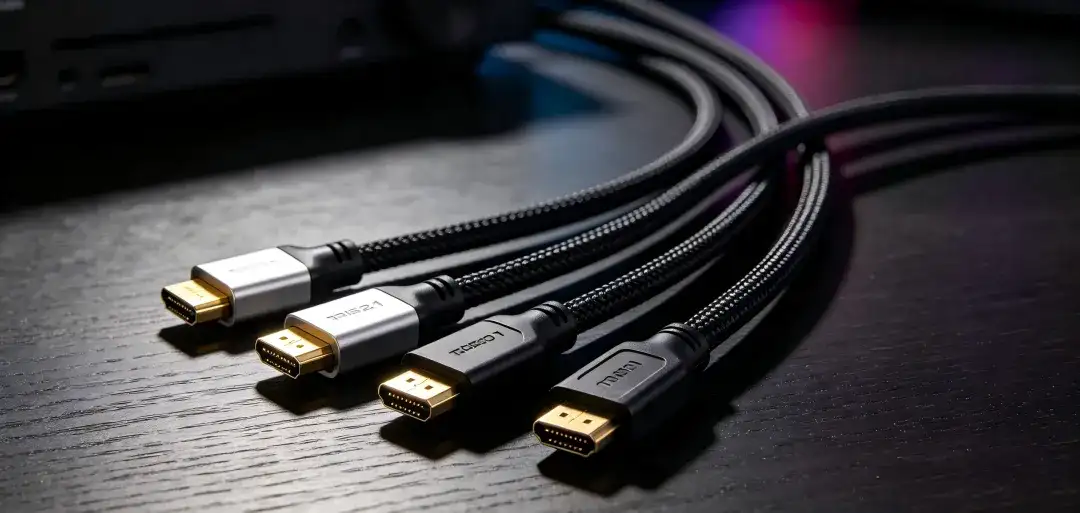

一、HDMI 2.1 CTS：参考时钟抖动是认证关键指标

HDMI 2.1 用 FRL（Fixed Rate Link）传输，四通道加一起 48Gbps。速率一上去，参考时钟的相位抖动就成了眼图质量的关键变量。HDMI 2.1 FRL模式的CTS测试规范对参考时钟抖动有明确的通过门槛，超标就收窄眼图模板，高带宽下要么黑屏、要么闪烁、要么认证直接挂掉。项目上碰到的 HDMI 2.1 认证卡壳，排查一圈下来，晶振抖动是常见原因。

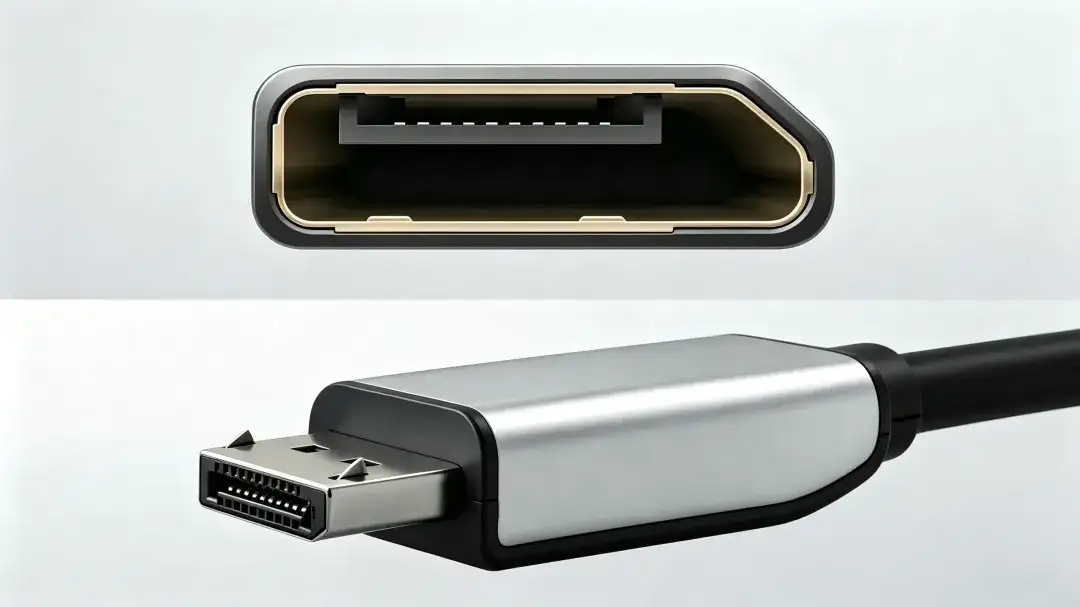

二、DP 2.1 UHBR20：时序预算极为紧张

DP 2.1 的 UHBR20 模式单通道 20Gbps，一个数据周期也就 50ps 左右，时序窗口被压得非常扁。VESA 规范对参考时钟抖动的要求比HDMI 2.1 更紧，留给时钟源本身的裕量很有限。做频率预算的时候，晶振的抖动预算常常被链路吃走大半，得选本征抖动够低的参考源，系统级合规才过得了。

三、DXO 差分晶振如何满足双接口严苛需求

普通单端晶振很难同时兼顾两种规范的门槛。DXO 差分晶振的实力优势主要在四个方面：

1.差分输出抗共模干扰。 LVPECL / LVDS / HCSL 差分信号的共模抑制比高，电源噪声和 PCB 耦合噪声不容易串进时钟路径，抖动底噪从源头就被压低了。

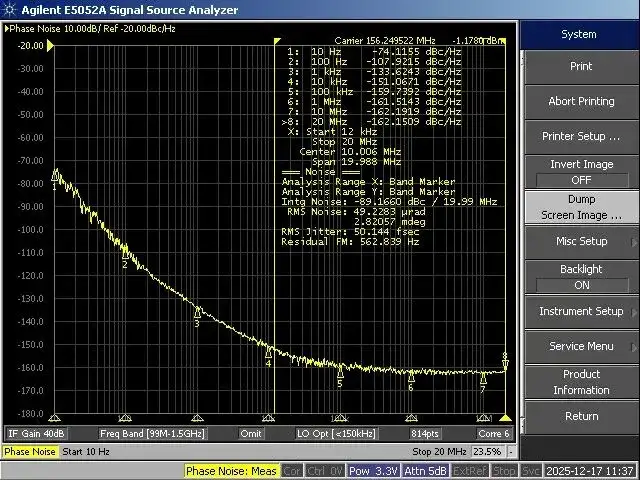

2.本征抖动足够低。星通时频 DXO 差分输出振荡器的RMS相位抖动做到了行业领先水平，给 HDMI 2.1 和 DP 2.1 的参考时钟链路留出了充足的工程裕量，时钟引起的合规风险自然降下来。

3.频点直连不用转。156.25MHz、148.5MHz、27MHz 这些标频直接覆盖 HDMI / DP 常用的 PLL 参考时钟链，不需要额外做频率转换，也少了一级噪声引入的风险。

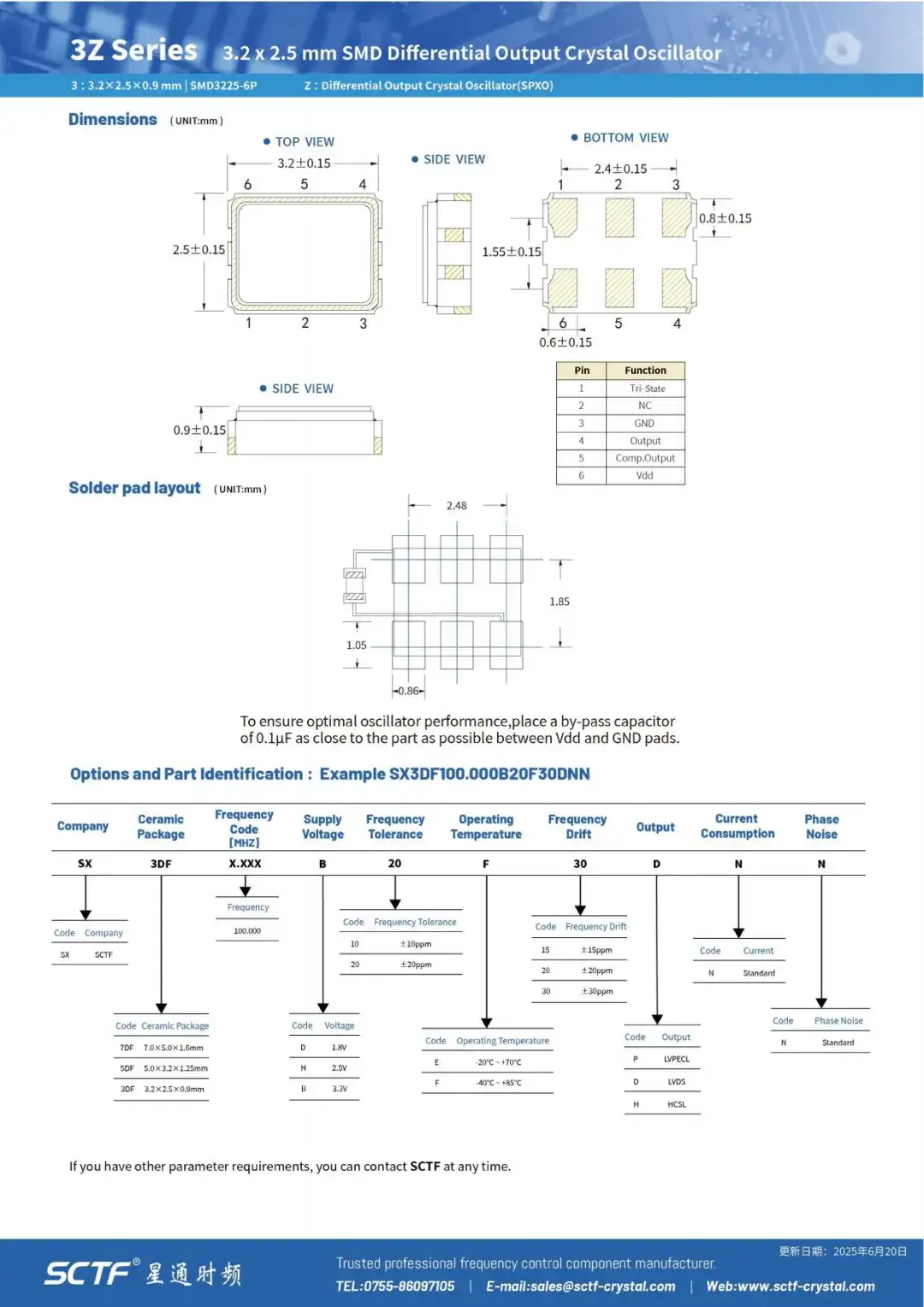

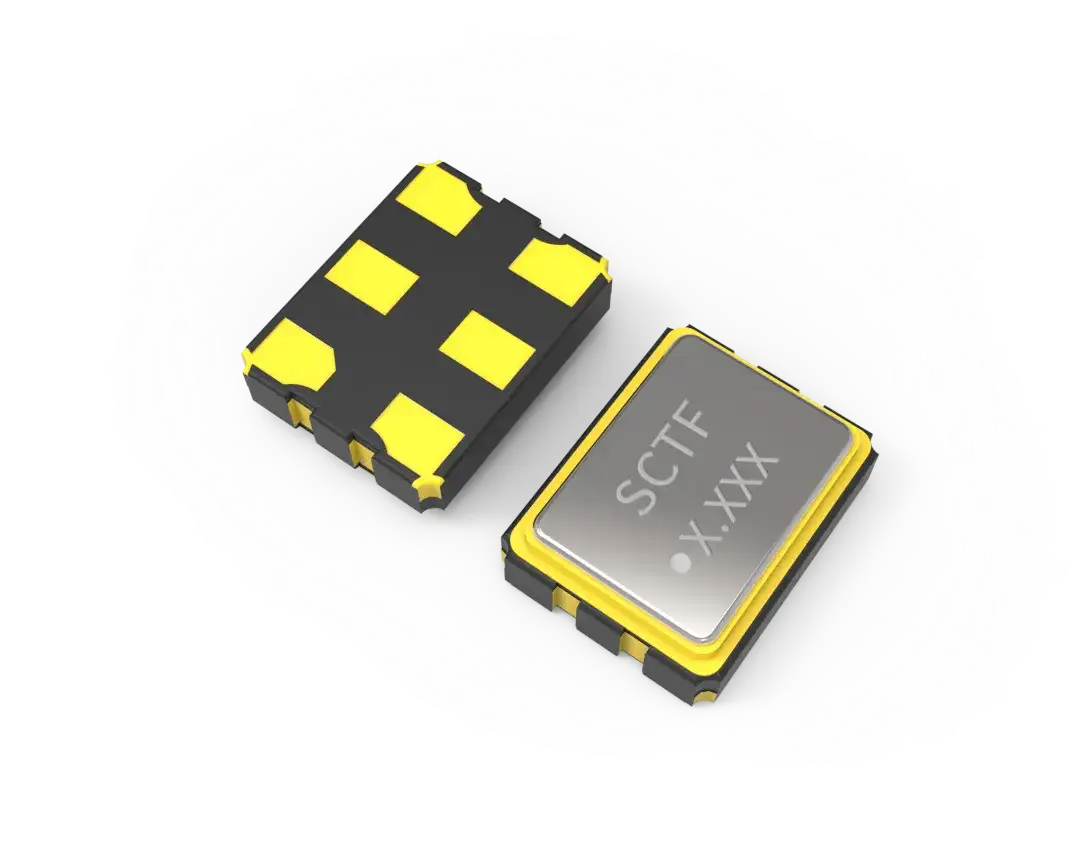

4.多封装选型灵活。SMD3225 适合紧凑布局，5032 / 7050 则在相噪底和长期可靠性上表现更优，按接口密度和性能要求灵活选。

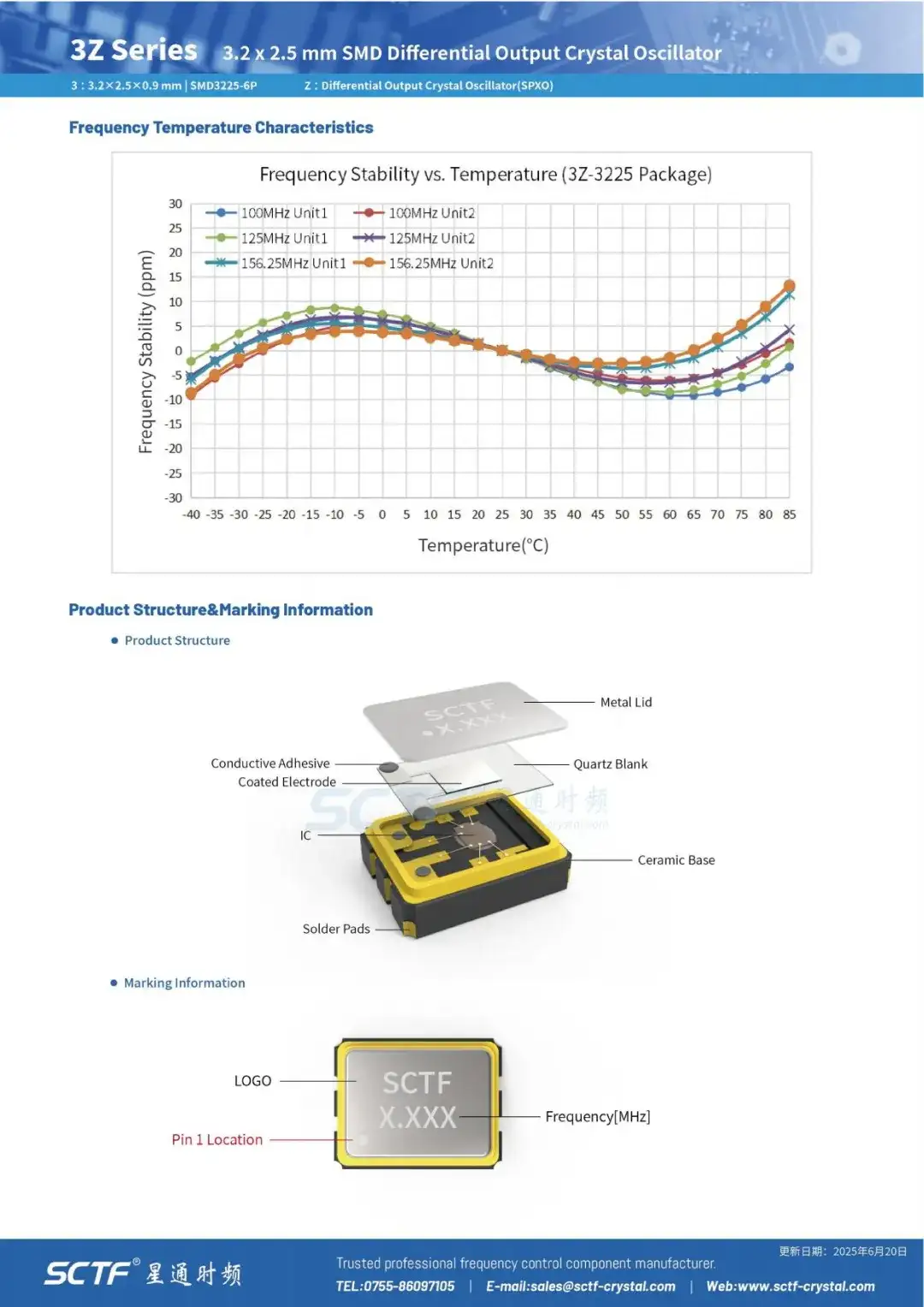

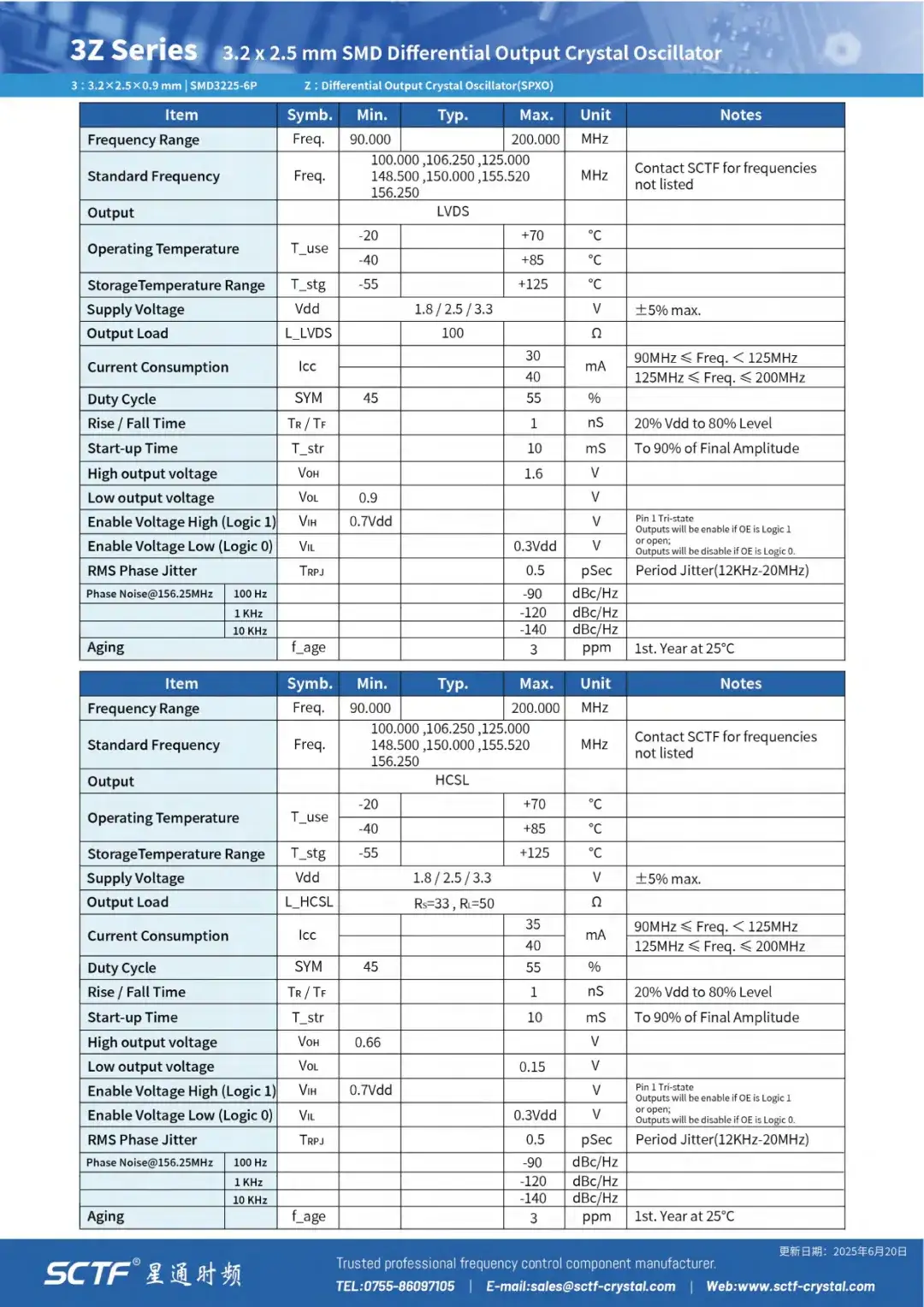

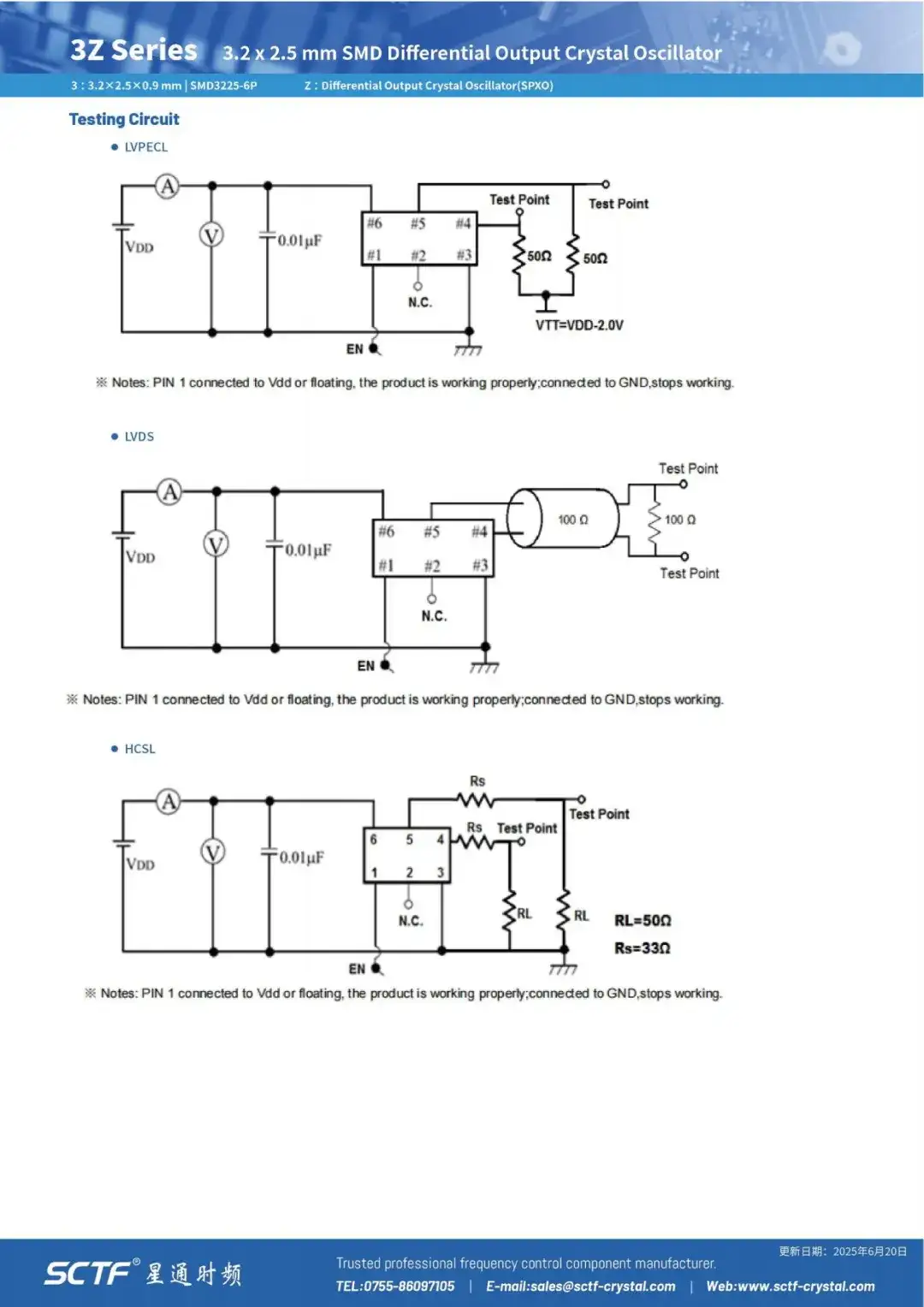

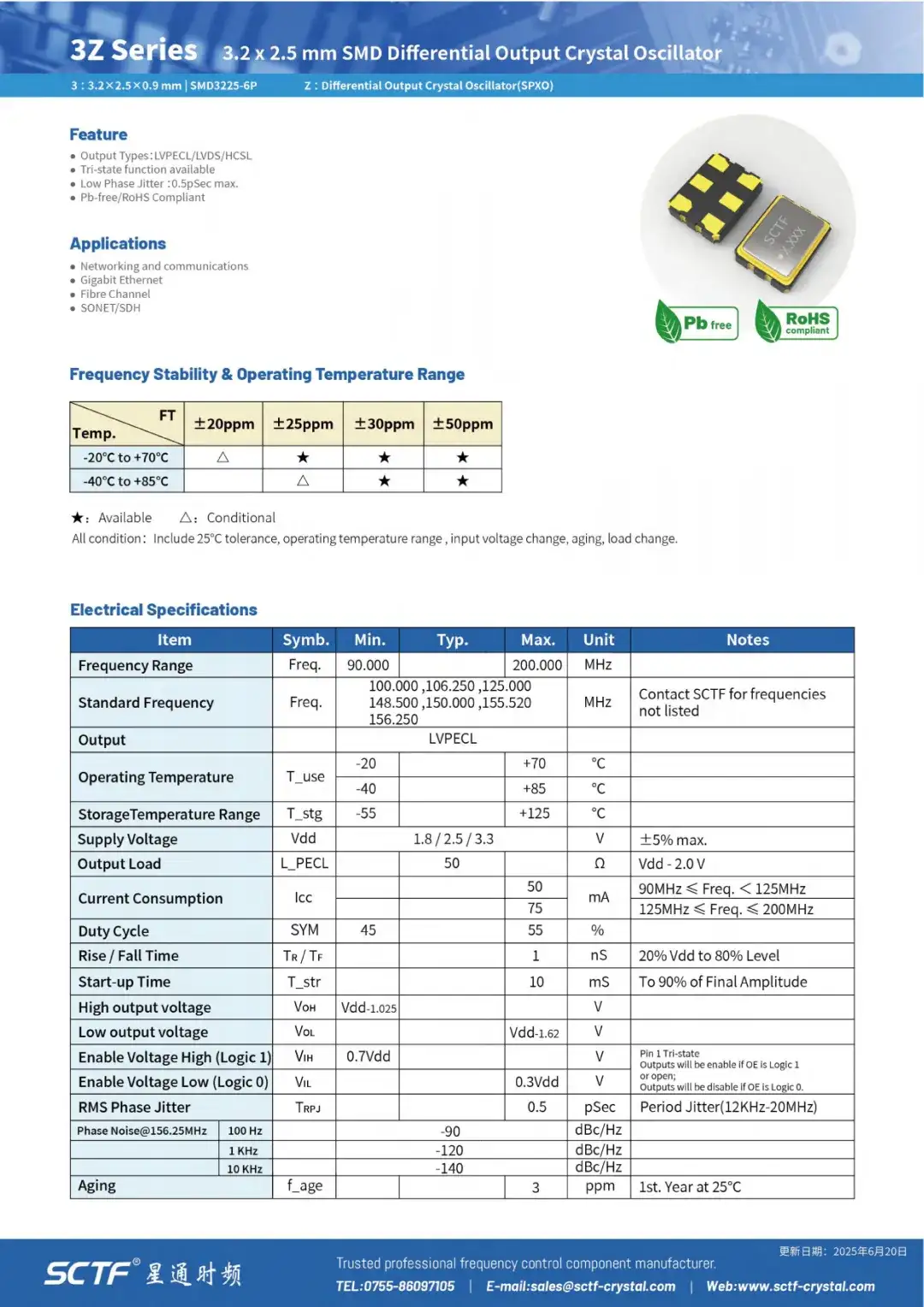

四、DXO差分输出石英晶振

产品系列	3Z / 5Z / 7Z系列
频率范围	90 ~ 200MHz

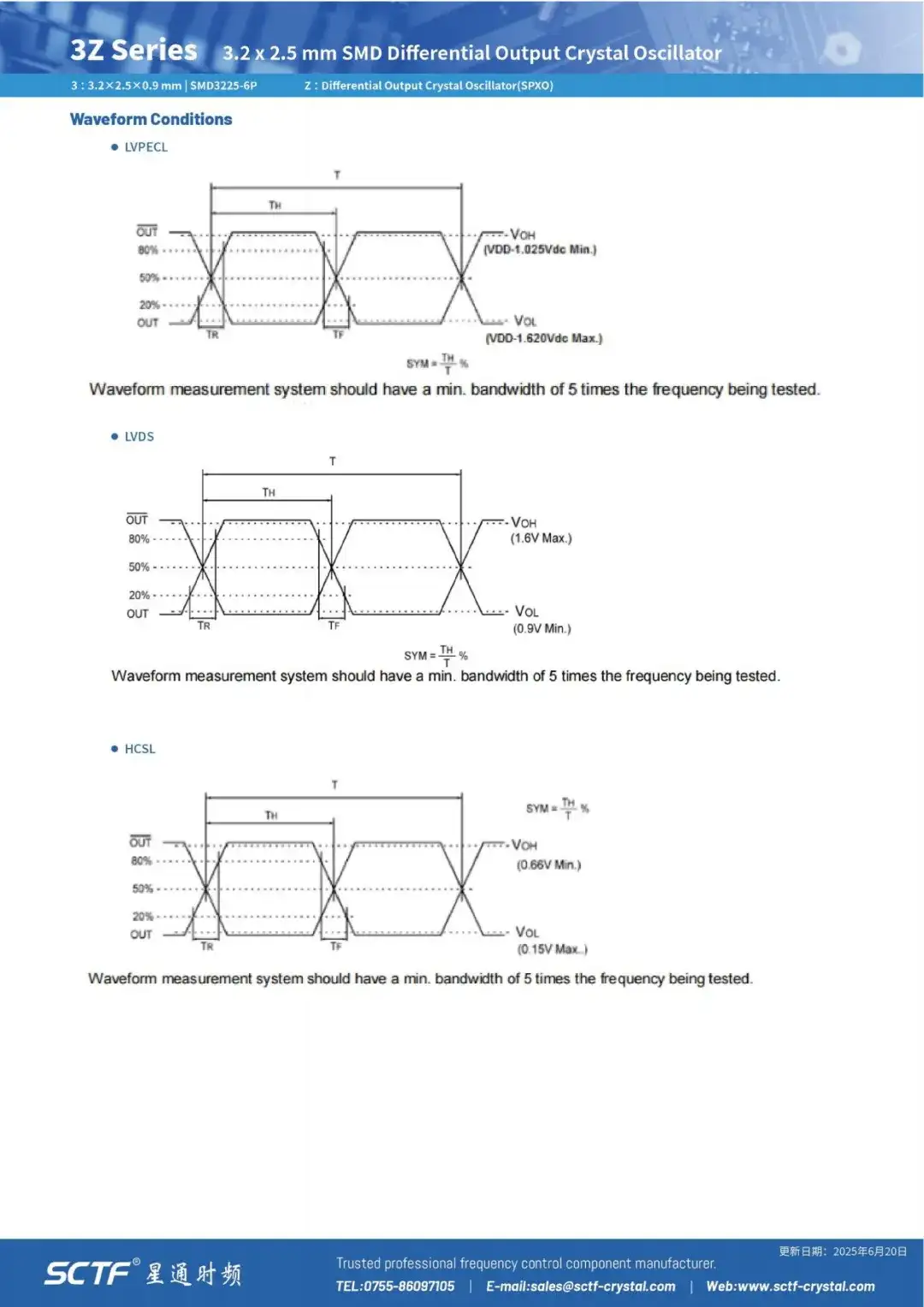

输出格式	LVPECL / LVDS / HCSL
相位抖动	行业领先水平，满足高速串行接口参考时钟严苛需求
频率稳定度	±50ppm
工作温度	-40 ~ +85℃
供电电压	3.3V / 2.5V / 1.8V
封装尺寸	SMD3225 / 5032 / 7050
